回轉式烘干機一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料，同軸套列的回轉筒體中的物料由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。

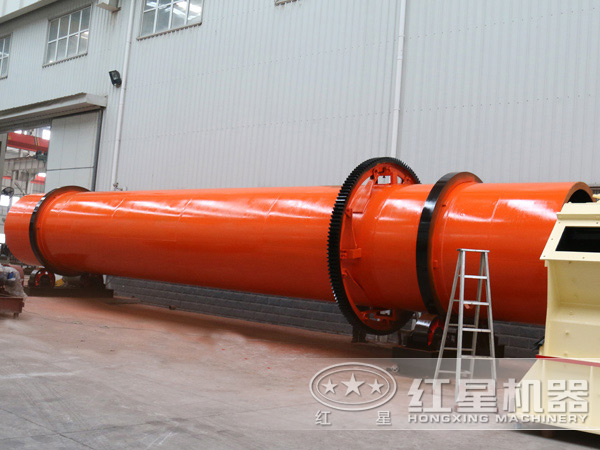

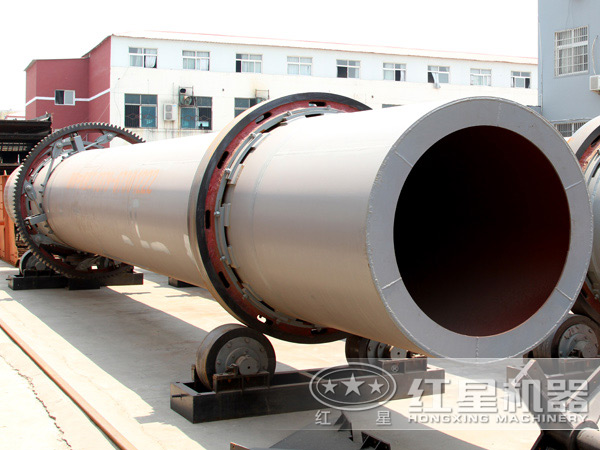

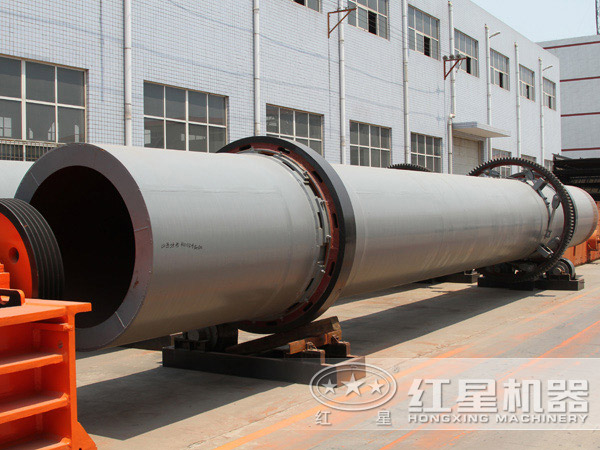

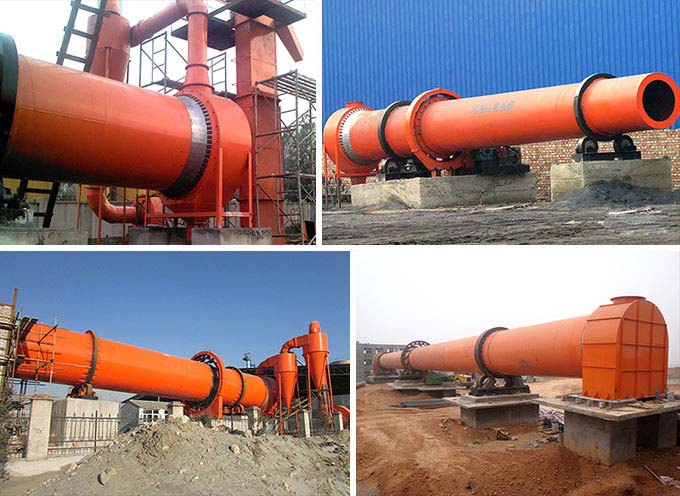

回轉式烘干機設備實拍
回轉式烘干機具有適用范圍廣、操作方便、運轉率高等優點，在水泥工業中被廣泛用于烘干粘土、礦渣、碎石、煤 等原、燃料。
回轉式烘干機性能優勢
組合筒體，作業主體精度高
筒體采用組裝式結構，提高了設備的精度，便于運輸和安裝；
結構合理能耗低
采用組合升舉式揚板，便于物料料幕更加均勻，熱交換充分，能耗低；
毛氈密封隔熱性好
回轉式烘干機密封裝置的密封圈為毛氈，主要起隔熱作用；
結構簡單安裝方便
彈簧和壓板同時將密封圈固定于筒體外壁，壓圈和壓塊由螺栓一起固定于卸料罩殼上，主要是為壓緊密封圈，使密封圈能夠緊緊貼在筒壁上，還能保護彈簧和壓板，這種密封裝置結構簡單，安裝方便。

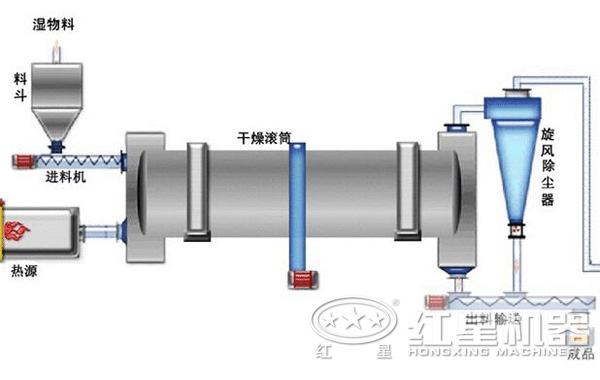

回轉式烘干機工作原理
在物料進入到回轉式烘干機滾筒內后，開始同烘干滾筒內部的熱氣流進行接觸，開始整個的烘干流程。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的；濕物料在筒體內向前移動過程中，直接或間接得到載熱體的熱量，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機送出。滾筒內部的筒壁上設置的有抄板，不斷地抄起礦渣，加速熱氣流同礦渣之間進行熱交換；還設置有清掃裝置，清掃產生的結塊以及粘接在筒壁上的物料，防止堵塞。
載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

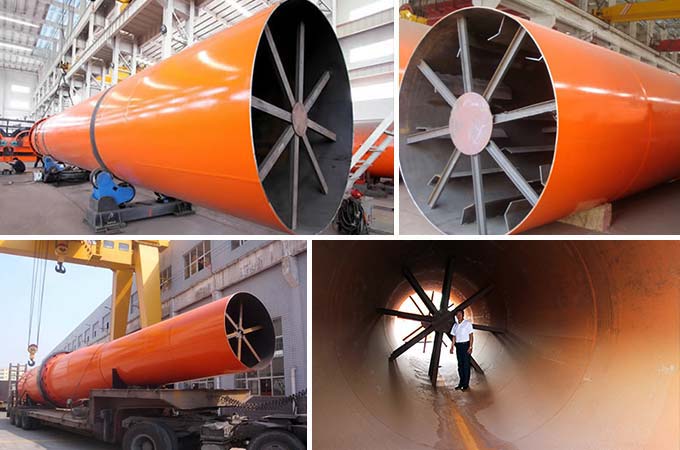

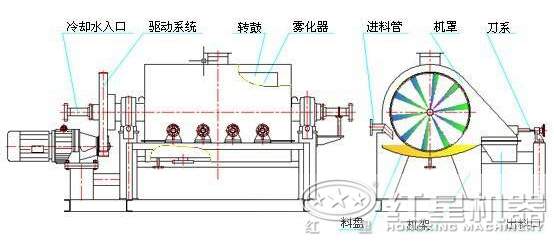

產品內部圖
技術參數
| 規格 （m） | 筒體容積 （m3） | 生產能力 （t/h） | 安裝斜度 （%） | 最高進氣溫度 （℃） | 主電動機 （kw） | 總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 ? 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
