對輥式破碎機

河南紅星礦山機械廠新型研發的一代對輥式破碎機是由公司楊總工程師及其團隊，經過無數個日日夜夜的專研，所得到的科研成果。

紅星對輥式破碎機強勢來襲

對輥破碎機應用領域

該對輥式破碎機適用于冶金、建材、耐火材料等工業部門破碎中、高等硬度的物料。該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

圖片實拍

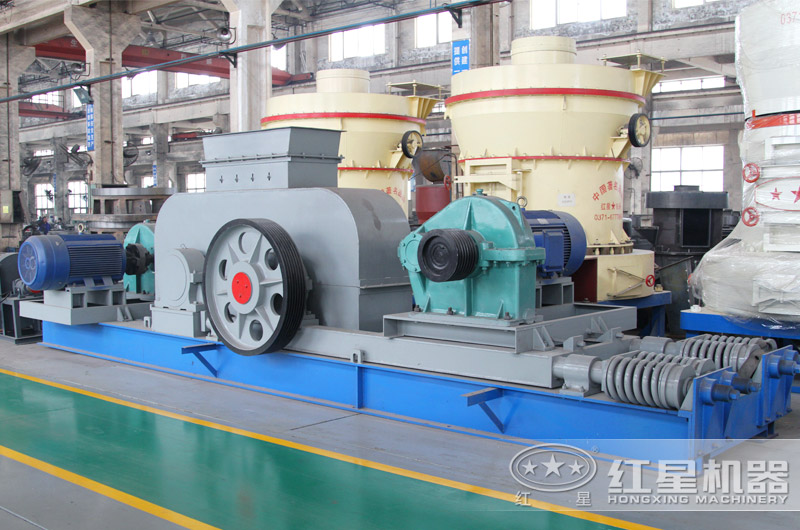

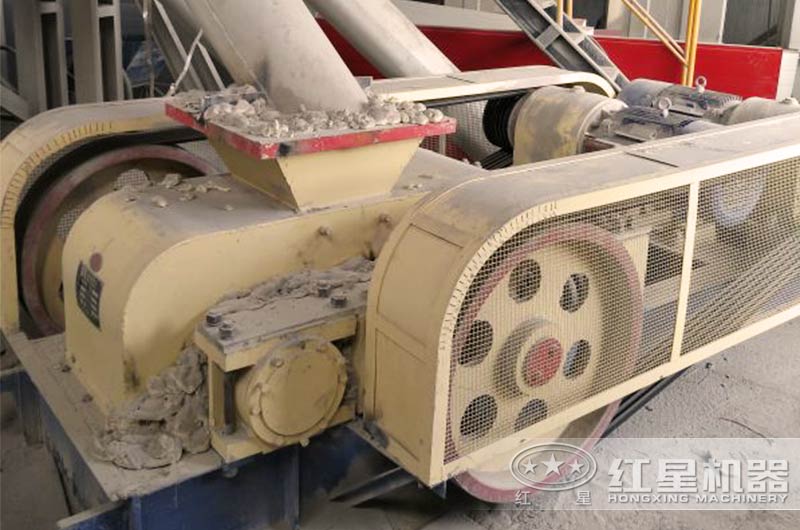

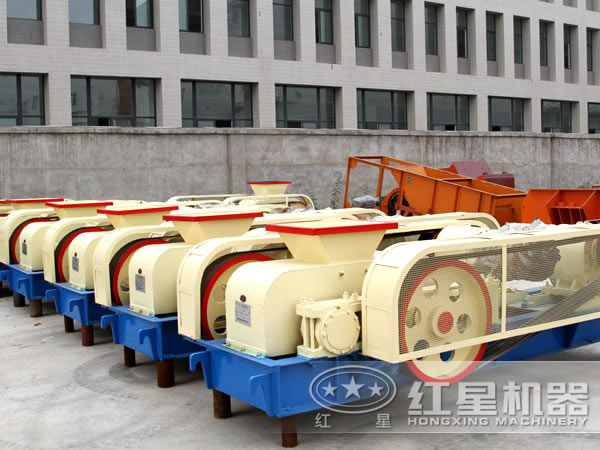

輥式破碎機設備實拍

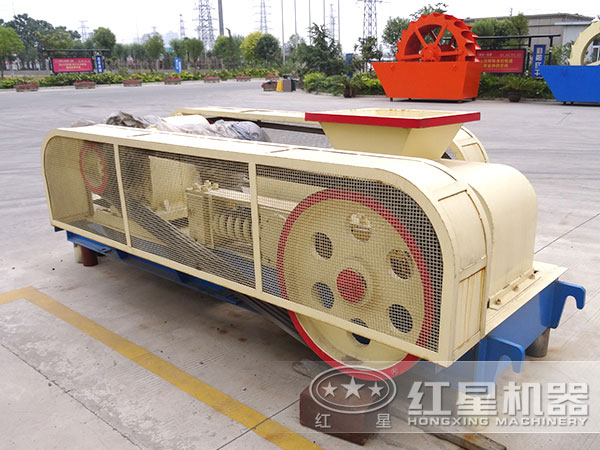

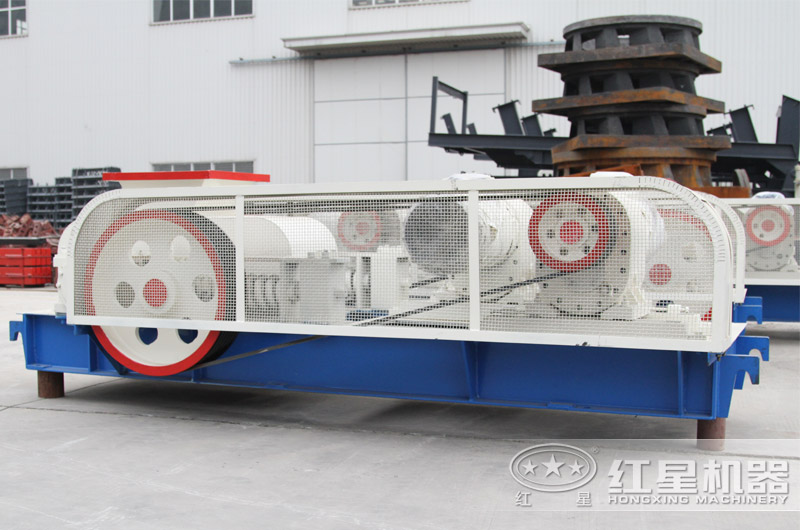

小型輥式破碎機實拍圖

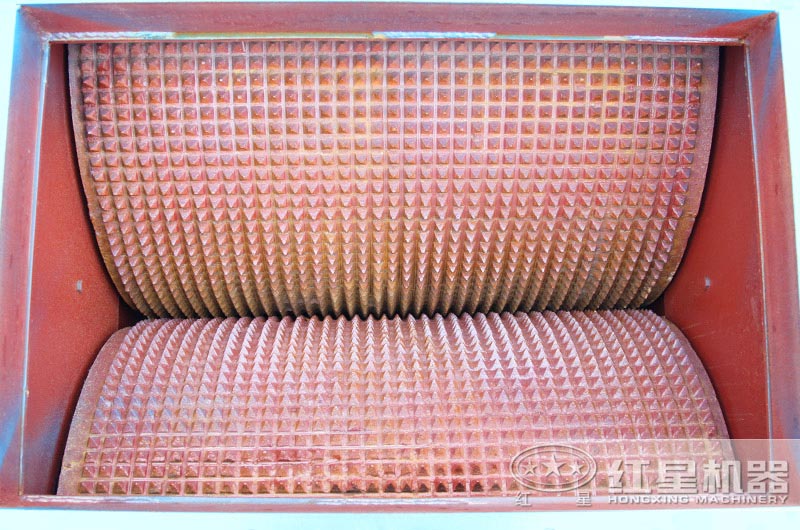

磨輥細節實拍圖

對輥式破碎機工作原理

將破碎物料經給料口落入兩輥子之間，進行擠壓破碎，成品物料自然落下。遇有過硬或不可破碎物時，其輥子可憑液壓缸或彈簧的作用自動退讓，使輥子間隙增大，過硬或不可破碎物落下，從而保護機器不受損壞。相向轉動的兩輥子有一定的間隙，改變間隙，即可控制產品排料粒度。

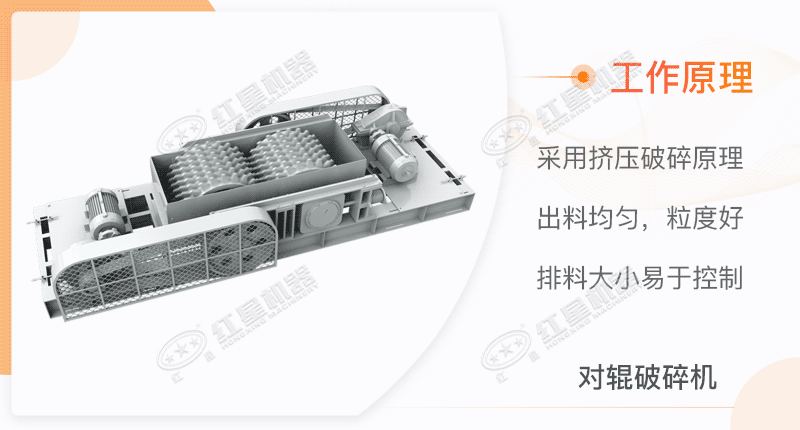

對輥破碎機工作原理

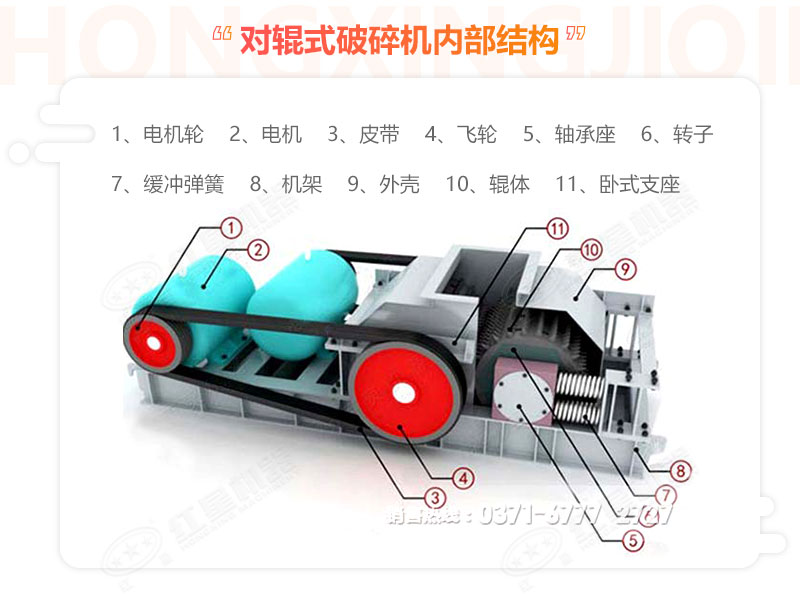

對輥式破碎機工作結構

1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

對輥式破碎機工作結構

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置。

a、楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變??；

b、墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。
